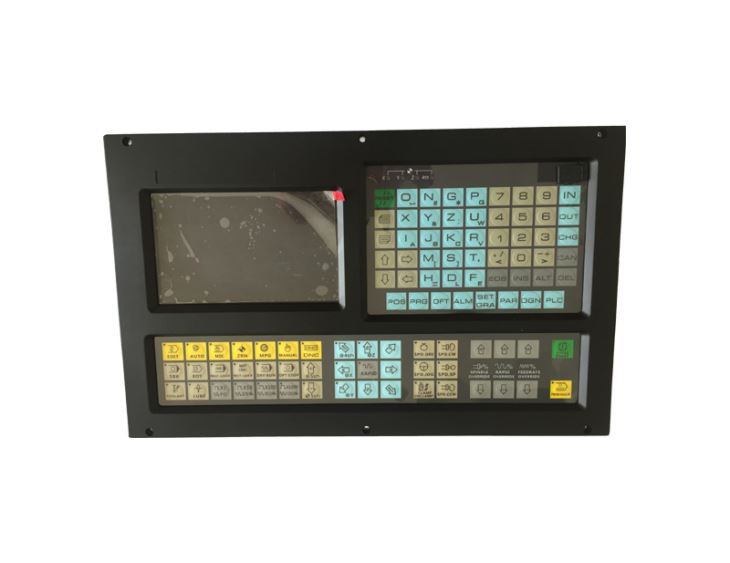

Introduzzjoni tal-Prodott: 3 Assi Kontrollur tat-tħin (Kontrollur tat-tħaffir) bi PLC
Kontrollur tat-tħin ECN3000TM huwa ġenerazzjoni ġdida ta 'sistema CNC. Bħala l-verżjoni aġġornata, jappoġġja ċiklu tat-tħin, titqib u tħaffir. Jimpjega CPU ta '32 bit b'kapaċità għolja u apparat programmabbli fuq skala kbira FPGA, japplika teknoloġija ta' kontroll b'ħafna kompiti f'ħin reali u teknoloġija ta 'interpolazzjoni tal-ħardwer, u huwa kapaċi jwettaq kontroll tal-moviment μm ta' preċiżjoni tal-livell u l-loġika PLC control.it hija moviment avvanzat cnc kontrollur bi PLC.
Karatteristiċi: 3 Kontrollur tat-Tħin tal-Assi (Kontrollur tat-tħaffir) bi PLC
● Tliet assi ta 'kontroll; 3 assi tal-konnessjoni; 2 magħżel Analog
● 1ms ċiklu ta 'interpolazzjoni, 0.1μm ta' preċiżjoni tal-kontroll.
● Żewġ kanali -10V ~ 10V output vultaġġ analogu, jappoġġjaw il-kontroll tal-magħżel doppju
● Tip lineari, tip indiċi u tip S eċċ. Aċċelerazzjoni u deċelerazzjoni tipi jistgħu jintgħażlu.
● Inkorporat mal-ipprogrammar PLC, l-ipprogrammar kurrenti tal-PLC jista 'jintgħażel
● PLC jintwera onlajn, monitoraġġ f'ħin reali, sinjal ta 'rintraċċar f'ħin reali
● Jappoġġja l-ipprogrammar makro tat-tip ta 'dikjarazzjoni, jappoġġja kodiċijiet makro b'sejħa ta' parametri.
● Tapping flessibbli u tapping riġidu jistgħu jiġu ssettjati skont parametri
● Jinkludi spirali, skalar, koordinat polari, ċirku fiss u varjetà ta 'funzjoni ta' ċiklu kompost ta 'slotting.
● Jinkludi allarm storiku u jerġa jibda jaħdem il-funzjonijiet, huwa konvenjenti għall-utenti biex joperaw u jżommu.
● Tappoġġja passwords fuq ħafna livelli għall-manutenzjoni u l-ġestjoni tat-tagħmir
● 36 punt input ġenerali / 36 punt output ġenerali
● Tappoġġja l-istandard tal-port RS232 u l-USB, issostni l-operazzjoni tad-dokumenti tad-diska U, il-konfigurazzjoni tas-sistema u s-softwer
aġġornat, jista 'jissodisfa l-funzjonijiet li jittrasferixxu d-dokumenti, portijiet tas-serje bil-magni DNC u magni tal-USB online.
Assi tal-kontroll:
● Assi tal-kontroll: 3 assi (X, Y, Z)
● Assi tal-konnessjoni: 3 assi Funzjonijiet tal-assi tat-tmigħ
● Pożizzjoni tal-firxa tal-kmand:
Input metrika (G21) -9999.9999mm ~ 9999.9999mm, l-unità ta 'kmand minimu: 0.0001mm
Inch input (G20): -999.9999inch ~ 999.9999inch, l-unità ta 'kmand minimu: 0.0001inch
● Ration gear elettroniku: multiplikatur tal-kmand 1 ~ 65536, multiplikatur tal-kmand1 ~ 65536
● Veloċità traversa rapida: massimu 60m / min
● Twarrib ta 'traversa rapida: F0, 25%, 50%, 100% f'erba' livelli ta 'irfinar f'ħin reali
● Rata ta 'għalf tal-qtugħ: veloċità massima ta' tmigħ: massimu 15m / min (G94) jew 500.00mm / r (G95)
● Ir-rata tal-għalf twarrab: 0 ~ 150% sittax-il ħin fil-ħin reali
● Rata manwali ta 'l-għalf: 0 ~ 150% sintonizzazzjoni ta' ħin reali fuq livell sittax
● tmigħ MPG: 0.001mm, 0.01mm, 0.1mm, 1mm erba 'gerijiet
● tmigħ f'pass wieħed: 0.001mm, 0.01mm, 0.1mm, 1mm erba 'gerijiet
● Mod ta 'interpolazzjoni: interpolazzjoni lineari, interpolazzjoni bl-ark, interpolazzjoni spirali u rapping ragid
● Funzjoni tal-chamfer awtomatiku
Tipi ta 'aċċellerazzjoni / deċellerazzjoni:
● Qtugħ ta 'tmigħ: qabel it-tip lineari ta' aċċelerazzjoni u deċellerazzjoni, qabel l-istilel ta 'aċċelerazzjoni u deċellerazzjoni, wara l-aċċelerazzjoni u deċelerazzjoni tat-tip lineari u wara l-aċċelerazzjoni u deċelerazzjoni tat-tip.
● Moviment mgħaġġel: qabel it-tip lineari ta 'aċċelerazzjoni u deċelerazzjoni, qabel it-tip S ta' aċċelerazzjoni u deċelerazzjoni, wara t-tip lineari ta 'aċċelerazzjoni u deċelerazzjoni u wara t-tip indiċi ta' aċċelerazzjoni u deċelerazzjoni.
● Sistema b'funzjoni ta 'previżjoni, tista' taqra 15-il programmazzjoni NC, tagħmel interpolazzjoni ta 'linja żgħira b'veloċità għolja u bla xkiel, huwa adattat għall-ipproċessar tal-komponenti tal-għodda tal-magni.
● Il-veloċità oriġinali tal-aċċelerazzjoni u d-deċellerazzjoni, il-veloċità tat-tarf u l-aċċellerazzjoni u l-veloċità tad-deċellerazzjoni stabbiliti skont il-parametri.
● Mod manwali, mod ta 'rota tal-idejn huwa wara l-aċċelerazzjoni u l-kontroll tad-deċellerazzjoni, il-mod tar-rota tal-idejn jista' jagħżel modalità ta 'emerġenza jew mod ta' tħaddim sħiħ.
● Pożizzjonar rapidu jista 'jagħżel linja lineari jew miksura.
Funzjonijiet tal-fus taż-żarżur:
● Żewġ kanali -10V ~ 10V output vultaġġ analogu, jappoġġjaw il-kontroll tal-magħżel doppju
● Kodiċi taż-żarżur: linji tal-encoder jistgħu jiġu ssettjati (100 p / r ~ 5000p / r)
● Il-proporzjon tat-trasmissjoni tal-encoder u tal-magħżel: (1 ~ 255) :( 1 ~ 255)
● Ir-razzjon tal-magħżel: 50% ~ 120% fi tmien stadji tidwir f'ħin reali b'kollox
● Assi tal-magħżel kontroll kostanti tal-linja tal-veloċità
● Tapping ċirku, tapping riġidu
Funzjonijiet tal-għodda
● Kumpens għat-tul tal-Għodda
● Kumpens tar-raġġ tal-punt tal-għodda (tip C)
Kumpens ta 'preċiżjoni:
● Kumpens tal-iżball fil-pitch: Il-punti ta 'kumpens, l-intervall ta' kumpens, il-pożizzjoni oriġinali tikkumpensa jistgħu jiġu ssettjati.
● Kumpens ta 'backlash: jista' jistabbilixxi l-intervall b'lura għall-interpolazzjoni tal-għodda tal-magni permezz ta 'frekwenza fissa jew irfigħ bil-veloċità għolja.
Funzjonijiet PLC:
● Żewġ livelli ta 'programmazzjoni PLC, il-veloċità tat-tħaddim hija 1.5μs / pass ta' struzzjoni bażika; 4,400 passi l-aktar, iċ-ċiklu tal-ipprogrammar tal-ewwel livell huwa ta ’8ms.
● Tappoġġja twissija PLC u allarm PLC.
● Appoġġ għall-ipprogrammar PLC (l-aktar 20), l-ipprogrammar kurrenti tal-PLC jista 'jintgħażel.
● 45 tip ta 'kmandi (10 tipi ta' kmandi bażiċi, 35 tip ta 'kmandi ta' funzjoni)
● input / output ta 'unità I / O: 36/36
Interfaċċa tal-wiri:
● 7.0 pulzier LCD bi skrin wiesa ', 800 × 480 kannizzata
● Ċiniż, Ingliż eċċ immultiplika wirja tal-lingwa
● Wiri tal-mogħdija tal-għodda 2D.
● arloġġ f'ħin reali
Mod ta 'operazzjoni:
● Modi ta 'operazzjoni: editjar, awtomatiku, input, irrisettjar tal-għodda tal-magni, rota tal-idejn / pass wieħed, manwal, DNC.
● Ġestjoni tal-awtorità operattiva multipla.
● Qtugħ ta 'allarm
Editja programm:
● Kapaċità tal-programm: 56MB, tista 'taħżen 400 programmazzjoni l-aktar (tinkludi sottoprogrammar, ipprogrammar Marco)
● Funzjoni Editja: Ipprogrammar / ipprogrammar segment / irkupru tal-kelma, temenda, tħassar, tikkopja u twaħħal
● Format tal-ipprogrammar: kodiċi ISO, jappoġġja programm ta 'stqarrija makro, jappoġġja koordinat relattiv, koordinat assolut u koordinat polari.
● Programmazzjoni ta 'telefonati: tappoġġja sejħiet makro b'parametri, ibejtu ta' sottoprogramma ta 'livell 4.
Funzjoni ta 'komunikazzjoni:
● RS232: partijiet tal-programm, parametri u xi dokumentazzjoni ta 'trasmissjoni b'żewġ direzzjonijiet, jappoġġja programm PLC, aġġornament tal-portijiet tas-serje tas-softwer tas-sistema.
● USB: operazzjoni tad-dokumentazzjoni tad-diska U, proċessar tad-diska U direttament, Appoġġ programm PLC, aġġornament tad-diska tas-softwer tas-sistema.
● Tappoġġja l-port tas-serje tal-funzjoni tal-ipproċessar DNC u l-funzjoni tal-ipproċessar onlajn USB, l-affidabbiltà u s-sigurtà
Affidabilità u funzjoni ta 'sigurtà
● Waqfien ta 'emerġenza
● Limitu tar-rotta tal-hardware
● Ispezzjona r-rotta tas-softwer
● Backups tad-Dejta u Irkupru tad-Dejta.
Dimensjoni: 3 Kontrollur tat-Tħin tal-Assi (Kontrollur tat-tħaffir) Bi PLC
Kodiċi G / M
Kodiċi | Funzjoni | Kodiċi | Funzjoni |
G00 | Pożizzjonament (traversa rapida) | G51 | Skalar |
G01 | Interpolazzjoni lineari (qtugħ ta 'għalf) | G53 | Sistema ta 'koordinati mekkaniċi |
G02 | Interpolazzjoni Ċirkulari CW (arloġġ) | G54 | Sistema ta 'koordinati tal-biċċa tax-xogħol1 |
G03 | Interpolazzjoni ċirkolari CCW (anti-arloġġ) | G55 | Sistema ta 'koordinati tal-biċċa tax-xogħol2 |
G04 | Dewmien, waqfien eżatt | G56 | Sistema ta 'koordinati tal-biċċa tax-xogħol3 |
G12 | Aħżen il-funzjoni tad-detezzjoni tar-rotta konnessa | G57 | Sistema ta 'koordinati tal-biċċa tax-xogħol4 |
G13 | Aħżen il-funzjoni tad-detezzjoni tar-rotta miksura | G58 | Sistema ta 'koordinati tal-biċċa tax-xogħol5 |
G15 | Ikkanċella l-istruzzjoni tal-koordinati polari | G59 | Sistema ta 'koordinati tal-biċċa tax-xogħol6 |
G16 | Struzzjoni tal-koordinati polari | G54.1-G54.50 | Sistema addizzjonali ta 'koordinati tal-biċċa tax-xogħol |
G17 | Għażla tal-pjan XY | G60 | Direzzjoni pożizzjonament uniku |
G18 | Għażla tal-pjan ZX | G61 | Mod orjentazzjoni |
G19 | Għażla tal-pjan YZ | G62 | Proporzjon tal-kantuniera awtomatika |
G20 | Inch input | G63 | Modalità Tapping |
G21 | Input metrika | G64 | Mod ta 'tqattigħ |
G22 | Kontra l-arloġġ kontra l-arloġġ tat-tħin tal-kanal intern | G65 | Istruzzjoni Marco |
G23 | Orbot tond tħin intern tal-kanal | G68 | Rotazzjoni ta 'koordinazzjoni |
G24 | Kontra t-toroq kollu kontra t-tond tal-kanal tat-tħin | G69 | Ir-rotazzjoni tal-koordinazzjoni tikkanċella |
G25 | Orjent sħiħ għat-tħin tat-tondjatura taċ-ċirku kollu | G73 | Veloċità għolja fil-fond toqba ċiklu ta 'pproċessar |
G26 | Kontra l-arloġġ kontra l-arloġġ tat-tħin estern tal-kanal tal-finitura | G74 | Rotazzjoni tax-xellug tat-tapping cycle |
G27 | Iċċekkjar tar-ritorn tal-pożizzjoni ta 'referenza | G76 | Ċiklu mtaqqab |
G28 | Ritorn għall-pożizzjoni ta 'referenza | G80 | Iċ-ċiklu fiss |
G29 | Ritorn mill-punt ta ’referenza | G81 | Ċiklu ta 'tħaffir (ċiklu ta' tħaffir fuq il-post) |
G30 | Irritorna għal 2, 3, 4 punt ta 'referenza | G82 | Ċiklu tat-tħaffir, punt taċ-ċiklu tat-titqib |
G31 | Aqbeż il-funzjoni | G83 | Ċiklu tat-tħaffir għat-tneħħija taċ-ċippa |
G32 | Ċiklu estern tal-arloġġ estern għat-tħin tal-kanal tal-finitura | G84 | Ċiklu tat-tapping tar-rotazzjoni tal-lemin |
G33 | Tħin tal-kanal tat-tħaddim tal-arloġġ | G85 | Ċiklu tad-dwejjaq |
G34 | Kontra t-tbandil tal-kanal tat-tħin kontra l-arloġġ | G86 | Ċiklu tad-dwejjaq |
G35 | Kontra t-trikkib tal-ixellug intern tal-kanal tat-tħin | G87 | Ċiklu ta 'titqib |
G36 | Tħin intern tat-tondjatura tal-kanal fl-arloġġ | G88 | Ċiklu tad-dwejjaq |
G37 | Kontra l-arloġġ tal-ixellug tlestija esterna tal-kanal tat-tħin | G89 | Ċiklu tad-dwejjaq |
G38 | Orjentament tat-tħin tal-kanal tal-finitura orizzontali | G90 | Programmazzjoni assoluta |
G39 | Rokna tal-interpolazzjoni taċ-ċirku offset | G91 | Programmazzjoni relattiva |
G40 | Ir-raġġ tal-għodda tal-offset tikkanċella | G92 | issettjar tas-sistema tal-koordinati f'wiċċ l-ilma |
G41 | Ir-raġġ tal-għodda tax-xellug ikkumpensat | G94 | Treddigħ / min |
G42 | Ir-raġġ tal-għodda tal-lemin ikkumpensat | G95 | Tmigħ / rpm |
G43 | Raġġ pożittiv tar-raġġ tal-għodda | G96 | Kontroll tal-veloċità kostanti (veloċità tat-tqattigħ) |
G44 | Ir-raġġ tal-għodda negattiv ikkumpensat | G97 | Kontroll tal-veloċità kostanti tħassar (veloċità tat-tqattigħ) |
G49 | It-tul tal-għodda ikkumpensat ikkanċella | G98 | Irritorna l-ajruplan oriġinali |
G50 | Proporzjon ta 'zoom ikkanċellat | G99 | Irritorna l-ajruplan tal-punt R |
Servizz tal-prodott:
ECON jipprovdi servizz tekniku mill-bidu sa l-aħħar, u joffri garanzija ta 'sena. Kull problema, tista 'tibgħat e-mail lill-inġinier tekniku tagħna u l-bejgħ, jew direttament chat fuq il-websajt tagħna.
Ħlas u Kunsinna:
L-ECON tappoġġja T / T, Paypal, Western Union biex tagħmel il-ħlas. Nistgħu tirranġa vjeġġ espress, bl-ajru u bil-baħar, għandna tim professjonali biex nittrattaw il-loġistika.
